Quando vedi un manometro su una linea vapore, quel tratto di tubo a spirale o a “U” non è un dettaglio estetico: è il pigtail (sifone per manometro). E sì: se manca o è installato male, il rischio non è “una lettura un po’ imprecisa”, ma un guasto rapido dello strumento, con impatti su sicurezza, affidabilità e manutenzione.
Cos’è il pigtail (sifone) per manometro a vapore
Il pigtail (detto anche sifone o pigtail siphon) è un segmento di tubazione sagomato a spirale o a U, installato tra la presa di pressione (linea di processo) e il manometro.
La sua funzione primaria è semplice e critica:
- creare e mantenere una barriera liquida di condensato tra il vapore caldo e il manometro
- proteggere l’elemento sensibile (tipicamente tubo Bourdon) da temperature elevate e shock termici

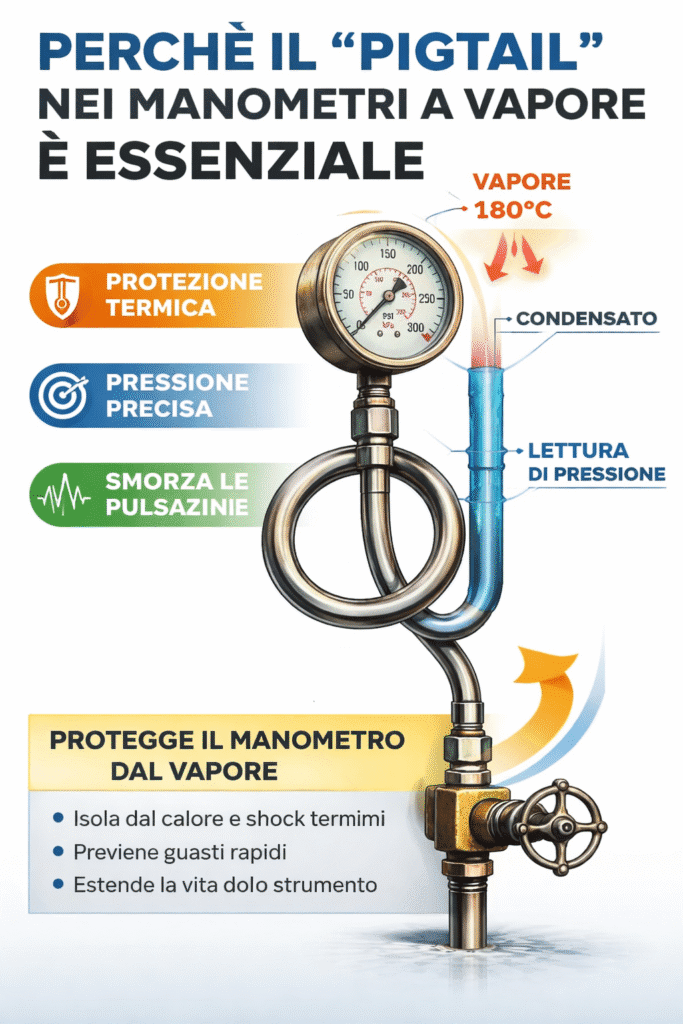

Come funziona il pigtail nei manometri a vapore (spiegazione tecnica)
In esercizio, il pigtail sfrutta un principio fisico lineare: la pressione si trasmette nel fluido anche se il mezzo cambia (gas → liquido), mentre la temperatura può essere “tagliata” grazie alla condensazione.
Sequenza reale di funzionamento:
- Il vapore entra nel pigtail dalla linea di processo (temperature tipiche 150–200 °C, spesso anche superiori).
- Nel loop avviene raffreddamento: la geometria (spirale/U) aumenta superficie e favorisce la condensazione.
- Si forma una colonna di condensato che rimane intrappolata nella curva.
- Il manometro non riceve più vapore secco, ma “vede” la pressione attraverso il condensato, con temperatura drasticamente inferiore.
Concetto chiave (da ricordare in esame e a bordo):
- Il pigtail non riduce la pressione.
- Riduce la temperatura che arriva allo strumento e stabilizza la misura.
Perché il pigtail è importante (benefici tecnici e operativi)
In impianti a vapore, la strumentazione fallisce quasi sempre per due cause: calore e transienti. Il pigtail agisce su entrambe.
Benefici principali:
- Protezione termica: evita che il Bourdon lavori a temperature fuori specifica.
- Affidabilità della misura: riduce derive e deformazioni permanenti dell’elemento elastico.
- Smorzamento delle pulsazioni: attenua picchi rapidi (pur non sostituendo uno snubber dedicato).
- Maggiore vita utile: meno guasti, meno sostituzioni, meno fermate e meno rischio di “falsa sicurezza”.
Errori comuni e rischi (quelli che fanno perdere tempo e soldi)
Gli errori più frequenti non sono “teorici”: sono errori pratici di installazione e gestione.
Errori tipici:
- Manometro installato senza pigtail su vapore: esposizione diretta a vapore secco.
- Pigtail non pre-riempito: all’avvio il vapore caldo arriva comunque al manometro, causando shock termico.
- Orientamento errato: se non mantiene il condensato, la barriera liquida non si stabilizza.
- Materiale non idoneo: corrosione/erosione, soprattutto con condensati aggressivi o ambienti marini.
- Mancanza di valvola di intercettazione e spurgo: manutenzione difficile e rischio di letture “sporche”.
Rischi concreti:
- deformazione del tubo Bourdon
- perdita di taratura e letture instabili
- rottura prematura (manometro “morto”)
- aumento interventi correttivi e rischio operativo su linee critiche

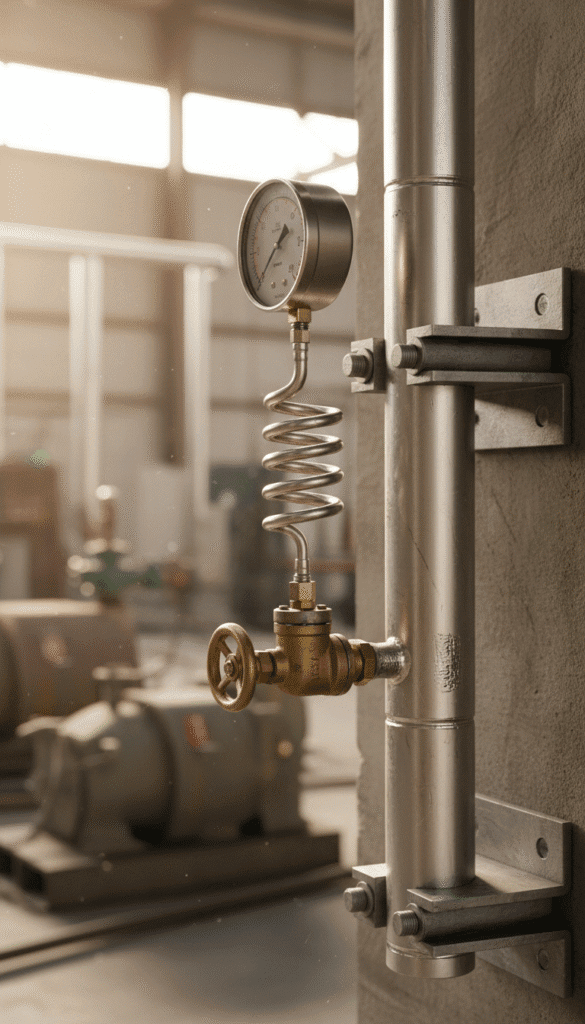

Best practice e installazione corretta del pigtail
Per un’installazione professionale (industriale e navale), applica queste regole operative.
Checklist consigliata:
- Pre-riempimento: riempi il pigtail con acqua/condensato prima dell’avvio.
- Installazione verticale (quando possibile): aiuta a mantenere la colonna di liquido.
- Valvola di intercettazione a monte: per isolare lo strumento in sicurezza.
- Punto di spurgo: per rimuovere aria/sporco e ristabilire correttamente il condensato.
- Materiale:
- Acciaio inox in ambienti corrosivi o marini
- Acciaio al carbonio in applicazioni standard e controllate
- Ispezione periodica: verifica presenza di condensato, incrostazioni e segni di surriscaldamento.
Consiglio dell’esperto
Se un manometro su vapore “muore spesso”, non cambiare solo lo strumento: controlla prima pigtail, orientamento e pre-riempimento. Nella maggior parte dei casi, il guasto è “a monte” e si ripete identico.
Applicazioni reali (industria e marittimo)
Il pigtail è tipico ovunque ci sia vapore saturo/surriscaldato e misura locale di pressione.
Esempi pratici:
- Linee vapore di servizio in sala macchine (utenze, riscaldamenti, tracing)
- Caldaie ausiliarie e collettori di distribuzione
- Scambiatori di calore alimentati a vapore
- Riduttori di pressione (PRV) e stazioni di regolazione
- impianti industriali con vapore per processo (food, chimico, cartario)
FAQ sul pigtail (sifone) per manometro a vapore
- Il pigtail riduce la pressione letta dal manometro?La pressione si trasmette attraverso il condensato: cambia il mezzo (liquido), non il valore di pressione.
- Il pigtail serve anche su vapore surriscaldato? Sì, è ancora più importante perché le temperature sono maggiori. Serve però una corretta gestione del condensato e materiali adeguati.
- Devo sempre pre-riempire il pigtail? Sì. Senza pre-riempimento, all’avvio il vapore può arrivare diretto al manometro causando shock termico.
- Pigtail a U o a spirale: quale scegliere? Entrambi funzionano. In generale la spirale offre più superficie di scambio e può favorire la condensazione; la scelta dipende da spazio, standard di impianto e manutenzione.
- Il pigtail sostituisce uno snubber o un dampener?Il pigtail aiuta a smorzare, ma per pulsazioni severe serve un dispositivo dedicato.
Conclusione (CTA)
Il pigtail (sifone) per manometro a vapore è un componente piccolo ma determinante: protegge lo strumento, stabilizza la misura e riduce guasti e manutenzione. In ambito marittimo e industriale, è una differenza concreta tra impianto “che lavora” e impianto che ti costringe a interventi continui.
